Система предназначена для одновременной блокировки замков всех дверей при запирании ключом замка левой передней двери, а также при нажатии на кнопку блокировки замка левой передней двери.

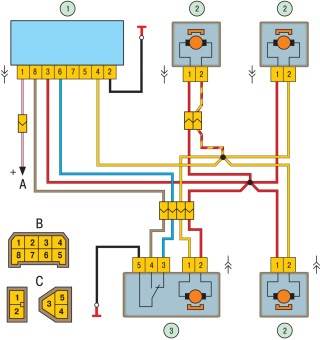

Схема блокировки замков дверей дана на рис 1. Тяги блокировки замков приводятся моторедукторами, установленными в каждой двери. Моторедуктор левой передней двери имеет встроенный переключатель, контакты которого переключаются при перемещении кнопки блокировки замка или при повороте ключом барабана замка двери. Через замкнутые контакты переключателя подается сигнал на блок управления 1 и он включает все моторедукторы. В блоке управления имеется инерционный выключатель, благодаря которому замки разблокируются при ударе движущегося автомобиля о препятствие, т.е. при аварии.
В случае неисправности необходимо проверить провода и их соединения, блок управления, моторедукторы. Неисправные блок управления и моторедукторы заменить новыми.
Моторедуктор состоит из электродвигателя, червячного редуктора, рейки и штока. Электродвигатель постоянного тока с возбуждением от постоянных магнитов. На валу якоря с противоколлекторной стороны располагается червячная шестерня, которая входит в зацепление и является частью червячного редуктора. Кроме этого в состав редуктора входят две шестерни, соединённые между собой или выполненные монолитно,
которые передают усилие на зубчатую рейку, соединённую со штоком. При получении питания электродвигатель начинает вращаться в ту или другую сторону, в зависимости от полярности, поданной на выводы. При этом вращательный момент передаётся на большую и малую шестерни, которые перемещают рейку, а с ней шток, выдвигая или задвигая последний. Полярность, подаваемая на выводы электродвигателя, зависит от положения ключа в замке блокировки дверей или сигнала блока охранной сигнализации. При повороте ключа в замке блокировки дверей происходит нажатие на один из микровыключателей, расположенных в двери. Если рассмотреть схему расположенную ниже, то процесс будет выглядеть таким образом. При воздействии поворачиваемого замка блокировки двери на кнопку SA1, Которая включается, открывая транзисторы VT1 и VT2. В результате чего получает питание катушка реле KV1. Якорь реле притягивается к сердечнику и замыкает контакты реле, подавая плюс на вывод «1» моторедукторов всех дверей. Вывод «2» в это время соединён через контакты выключенного реле KV2 с минусом. Электродвигатели начинают вращаться разблокируя двери. При повороте ключа в противоположную сторону, аналогичным способом происходит включение реле KV2, что приводит к блокировке дверей. Моторедуктор 87.3730 устанавливается в водительскую дверь и имеет концевой выключатель SQ, который управляет транзисторами VT2 и VT4, блокирующими кнопки SA1 и SA2 соответственно. При подключении блока охранной сигнализации, работа электронного блока такая же, только роль кнопок SA1 и SA2 выполняет блок сигнализации.
