Подробное описание подключения и работы генераторов Г-271, 272 и 273

нажми, чтобы увеличить


Генераторная установка Г-273 с встроенным интегральным регулятором напряжения Я-120 (автомобили МАЗ). Генераторная установка Г-273 заменяет собой генераторы Г-271 и Г-272 с соответствующими регуляторами напряжения. Размеры интегрального регулятора Я-120 38•58•12 мм, а масса 50 г, поэтому такой регулятор легко встраивается в заднюю крышку генератора. Общий вид генераторной установки Г-273 показан на рис. 49. Принципиальное отличие схемы генератора Г-273 от рассмотренных выше заключается в том, что обмотка возбуждения ОВ (рис. 50) включена между нулевой точкой обмотки статора и через транзистор Т1 с «массой». Напряжение между нулевой точкой и «массой» равно половине напряжения на выходе генератора, т.е. 14 В. Такая схема обмотки возбуждения позволяет защитить аккумуляторную батарею от разряда на обмотку возбуждения при неработающем двигателе и включенном выключателе «массы» ВМ, унифицировать роторы генераторов на 14 и 28 В (роторы Г-273 и Г-250 взаимозаменяемы) и снизить перенапряжение на выходе генератора и транзистора Т1 при сбросе нагрузки. Генераторная установка Г-273 имеет посезонную регулировку «зима — лето» с целью лучшего заряда аккумуляторной батареи зимой (регулируемое напряжение 28,1-30,2 В) и предупреждения перезаряда батареи летом (регулируемое напряжение 27,1-28,1 В). Если винт 5 (см. рис. 49) посезонной регулировки вывернут, резистор Rпр (см. рис. 50) отключен, регулятор поддерживает напряжение, соответствующее летней регулировке, если винт 5 завернут до упора, то регулятор поддерживает регулируемое напряжение «зима». Для улучшения условий возбуждения генератора в момент пуска двигателя между обмоткой возбуждения и «+» аккумуляторной батареи включен подпиточный резистор Rпод. В генератор Г-273 устанавливаются выпрямительные блоки БПВ-4-45 или ВБГ-1Б.

Генераторная установка Г-273 со встроенным интегральным регулятором напряжения Я-120

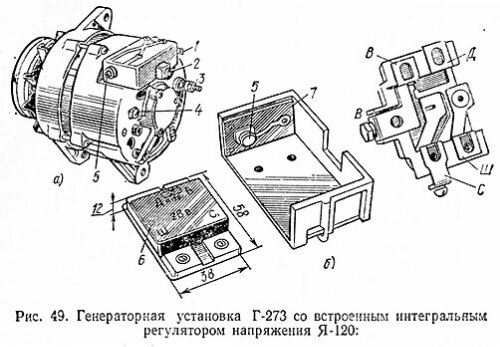

Рис. 49. Генераторная установка Г-273 со встроенным интегральным регулятором напряжения Я-120: а — общий вид: б — блок щеткодержателя с регулятором напряжения в разобранном виде; 1, 2, 3, 4 — выводные зажимы С, В, «+», «-» — соответственно; 5 — винт посезонной регулировки; 6 — регулятор напряжения; 7 — блок посезонной регулировки; В, Д, Ш, С — шины, к которым подсоединен регулятор напряжения
Встроенный в щеткодержатель генератора регулятор напряжения Я-120 выполнен по электронной схеме (см. рис. 50, а) в интегральном исполнении, в котором пассивные элементы (резисторы), соединительные проводники и контактные площадки под активные элементы (транзисторы, диоды) неразъемно связаны и выполнены по толстопленочной технологии на керамической подложке. На плате пассивных элементов монтируются и подвесные дискретные элементы (конденсаторы, стабилитроны, входной транзистор Т3). На другой малогабаритной керамической плате расположены структуры (кристаллы) транзистора предоконечного каскада Т2, выходного транзистора Т3 и гасящего диода Д1. После сборки схема закрывается крышкой и заливается специальным герметиком. Регулятор напряжения Я-120 прибор неразборный и ремонту не подлежит. Максимальная сила тока возбуждения, на которую рассчитаны элементы конструкции регулятора Я-120, равны 3,3 А. Схемные решения и конструкция регулятора обеспечивают высокую стабильность выходного напряжения генераторной установки при изменении тока нагрузки, частоты вращения и температуры не более чем -0,4, +0,2 и +0,1 В соответственно.

Принцип работы генераторной установки Г-273 на примере включения ее в схему электрооборудования автомобилей МАЗ показан на рис. 50. При включении выключателя массы ВМ и замка выключателя ВК (положение 1) генераторная установка подключается к аккумуляторной батарее АБ.

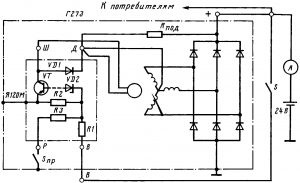

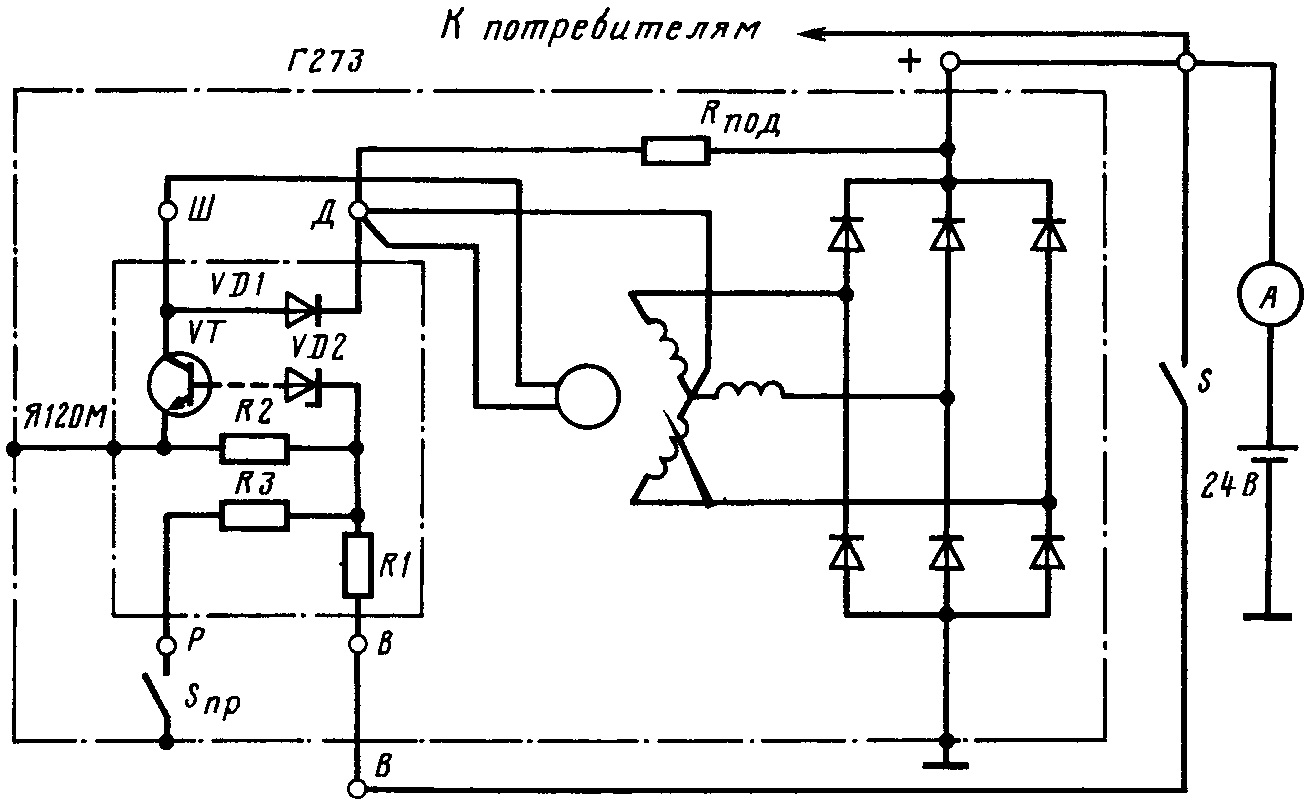

Электрическая схема (а) генераторной установки Г-273 и ее подключение в схему (б) электрооборудования автомобиля с дизельным двигателем (без термостарта)
Рис. 50. Электрическая схема (а) генераторной установки Г-273 и ее подключение в схему (б) электрооборудования автомобиля с дизельным двигателем (без термостарта): Rпр — резистор посезонной регулировки 8,2 — 10 кОм; Rпод — резистор подпиточный 14 — 25 Ом; ВК — замок-выключатель; ВМ — выключатель «массы»; А — амперметр; РП — реле промежуточное выключателя «массы»; КН — кнопка дистанционного выключателя массы; П — переключатель посезонной регулировки. Обозначения элементов схемы Я-120: R = 0,02~0,06 Ом; R1 = 300 — 400 Ом; R2 = 300 Ом; RЗ = 1300 Ом; R4 = 800 Ом; R5 = 2000 Ом; Яос = 8 кОм; С1, С2 по 0,1 мкф; Т1 — транзистор КТ808А; Т2 — трансистор КТ807Б; ТЗ — транзистор КТ315Б; Д1 — гасящий диод, переход эмиттер — база транзистора КТ808А; Д2 и ДЗ — стабилитроны, переход эмиттер — база транзистора КТ315. Стрелками показан ток возбуждения Iв при открытом транзисторе Т1; Б и К — маркировка зажимов на приборах ВМ и РП; 0 — «Выключено», 1 — «Приборы», 2 — «Стартер», 3 — «Стоянка, приемник»
Пути тока:

— тока делителя: «+» АБ, амперметр А, ВК, клеммы В генератора и регулятора, резисторы R4 и RЗ делителя, «масса»;

— тока управления транзистором T1: «+» AБ, клеммы В генератора и регуляторов, резистор R5, переход база — эмиттер T2, переход база — эмиттер T1, резистор R, «масса»;

— тока возбуждения при положении «СТ» выключателя СТ: «+» AБ, клемма 50 реле стартера, резистор Rпод, вывод генератора «О», вывод «Д» регулятора, обмотка возбуждения ОВ, клемма Ш регулятора, открытый коллекторно-эмиттерный переход транзистора T1, резистор R, «масса».

При повышении напряжения генератора выше настройки регулятора напряжения (Uг > Uрн) стабилитроны Д2 и ДЗ открываются, появляется ток базы транзистора Т3, транзистор Т3 открывается, а транзисторы Т2 и Т1 запираются, и ток возбуждения снижается. При снижении тока возбуждения напряжение генератора падает, стабилитроны Д2 и ДЗ вновь запираются, схема переходит в исходное положение, и напряжение генератора снова начинает расти. Процесс повторяется с большой частотой аналогично работе вибрационного регулятора.

Уход за регулятором сводится к периодической проверке уровня регулируемого напряжения и проверке надежности контакта между плоскими выводами «В», «Ш», «С» и «Д» (см. рис. 49) и соответствующими шинами щеткодержателя. Замену вышедшего из строя регулятора и щеток надо проводить в мастерской. При эксплуатации автомобильных генераторов переменного тока на автомобиле запрещается:

— пуск двигателя при отключенном плюсовом проводе генератора (опасно высокое напряжение на выпрямителе);

— включение батареи в сеть обратной полярностью (выход из строя генератора и регулятора напряжения);

— работа генератора с регулятором напряжения при отключенной батарее;

— проверять исправность генератора на «искру»; соединять зажим «Ш» и зажимы «В» щеткодержателя и «+» генератора (мгновенный выход из строя регулятора);

— проверять исправность схемы электрооборудования от источника тока с напряжением более 36 В, если генератор с регулятором не отключен от схемы.

Необходимо следить, чтобы вода и масло не попадали на генератор и регулятор.
