Voyager-77 УРАЛ,ЭСУД (электронная система управления двигателем) Схема электронной системы управления двигателем с контроллером М240 (автомобиль Урал)

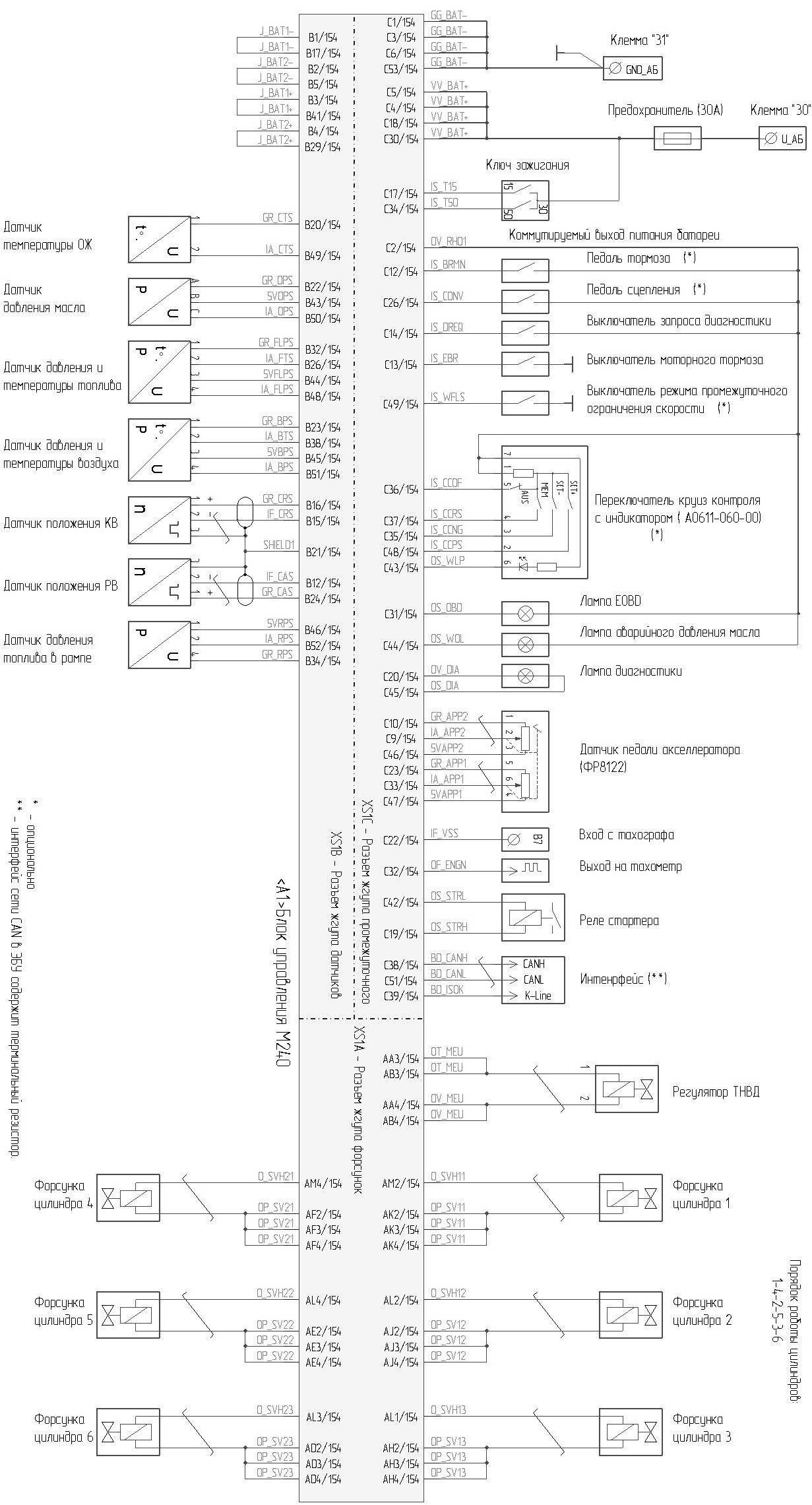

Схема электронной системы управления двигателем с контроллером М240 (автомобиль Урал)

IMG_20151001_082635Система управления двигателем последних моделей автомобилей Урал контролируется блоком М240. Надо сказать, что через корпус этого ЭБУ проходит магистраль топлива низкого давления. Это сделано для охлаждения контроллера. Цепь питания блока управления двигателем М240 защищена предохранителем, который находится непосредственно на питающем проводе (около втягивающего реле стартера). К  контроллеру идут три жгута проводов: жгут датчиков, жгут форсунок и жгут промежуточный

нажми, чтобы увеличить
