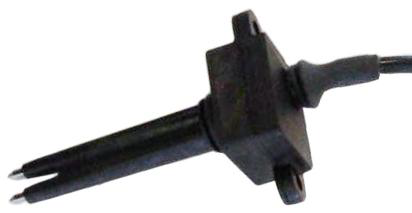

Датчик воды в топливе (код Mann-Hummel 5902070772 для фильтров PreLine 270/420) – это двухконтактный датчик, рисунок 41, измеряющий сопротивление. При появлении воды контакты датчика замыкаются (вода является проводником), датчик подает сигнал в ЭБУ, который воспринимается как наличие воды в топливе. Датчик воды устанавливается в водосборнике фильтра предварительной очистки топлива.
Датчик воды в топливе
ОТКАЗ ДАТЧИКА ВОДЫ В ТОПЛИВЕ
При отказе датчика воды в топливе ЭБУ сигнализирует об ошибке посредством диагностической лампы. При отказе датчика воды работа двигателя не ограничивается.
ДИАГНОСТИКА НЕИСПРАВНОСТИ ДАТЧИКА
1 Проверить отсутствие воды в водосборнике фильтра предварительной очистки топлива. При необходимости, слить отстой из топливного фильтра и прокачать контур низкого давления системы питания.
Примечание: Когда уровень воды в водосборнике топливного фильтра ниже электродов датчика, то при некоторых условиях движения ТС (в повороте, на подъеме) датчик определяет наличие воды, и происходит кратковременное включение диагностической лампы.
2 Проверить попадание воды в разъём датчика и правильность его подключения.
3 Проверить отсутствие обрывов и короткого замыкания в цепи датчика.
Для этого необходимо снять разъем с датчика, подключить к контактам разъема омметр (тестер) и замерить сопротивление (должно показывать «бесконечность»). Пошевелить провода, идущие от датчика, особенно в разъемах и на изгибах. Изменение сопротивления указывает на наличие несоответствия.
4 После устранения неисправности удалить из памяти ЭБУ ошибку. Пустить двигатель, увеличить частоту вращения коленчатого вала более 750 мин-1 и выждать на холостом ходу 1 минуту для проверки результатов ремонта. Если неисправность не появляется, то диагностика на этом заканчивается.
5 При необходимости, заменить датчик воды в топливе.
