Voyager-77 СХЕМЫ ЭЛЕКТРООБОРУДОВАНИЯ Схемы электрооборудования КамАЗ 5490 и 65208

Схемы электрооборудования КамАЗ 5490 и 65208

08/05/202108/05/2021| Voyager77Voyager77| Нет комментариев | 20:44
Рубрики:

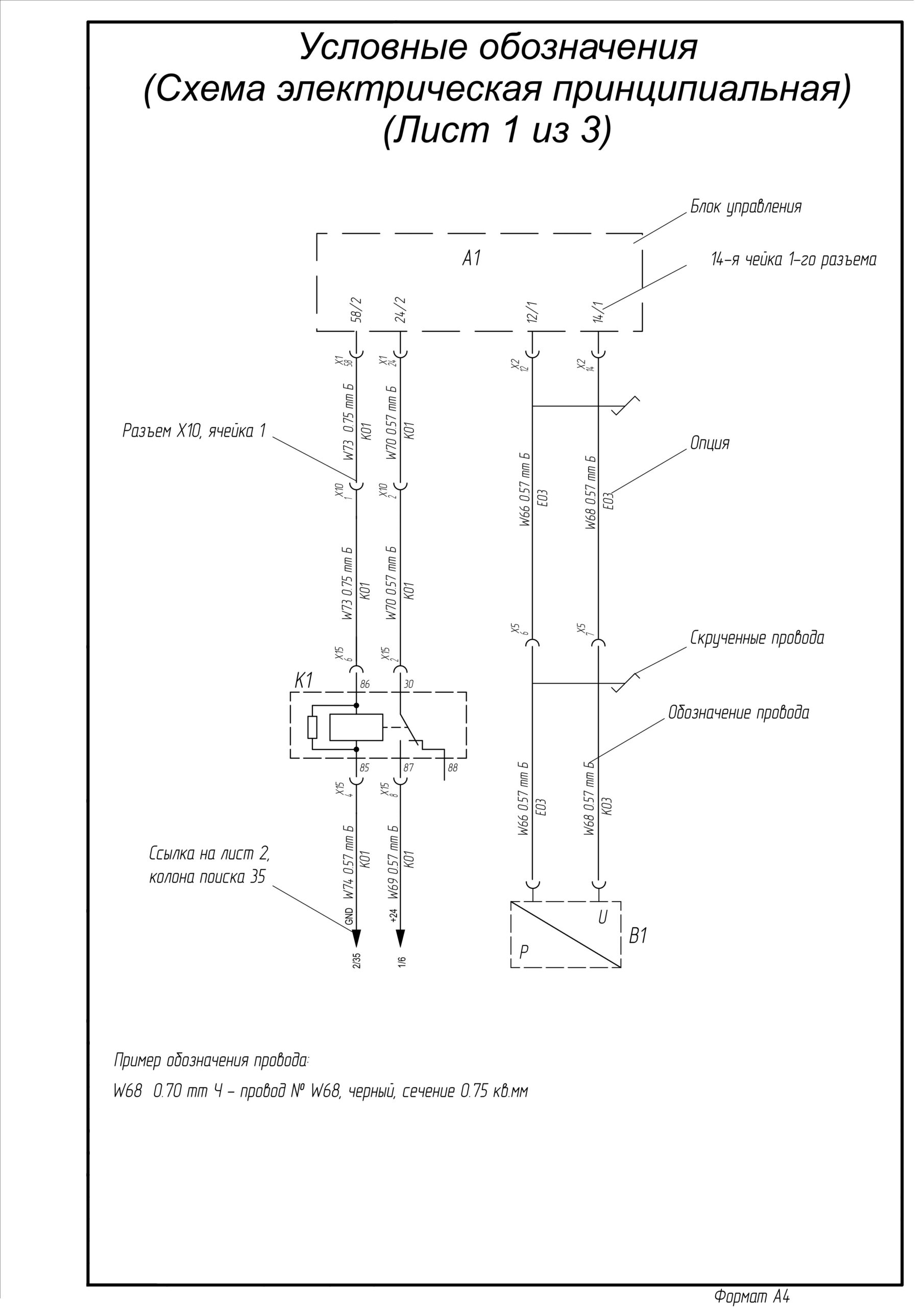

01_-Условные-обозначения-Лист-1__Формат-А4
Условные-обозначения-Лист-2__Формат-А4

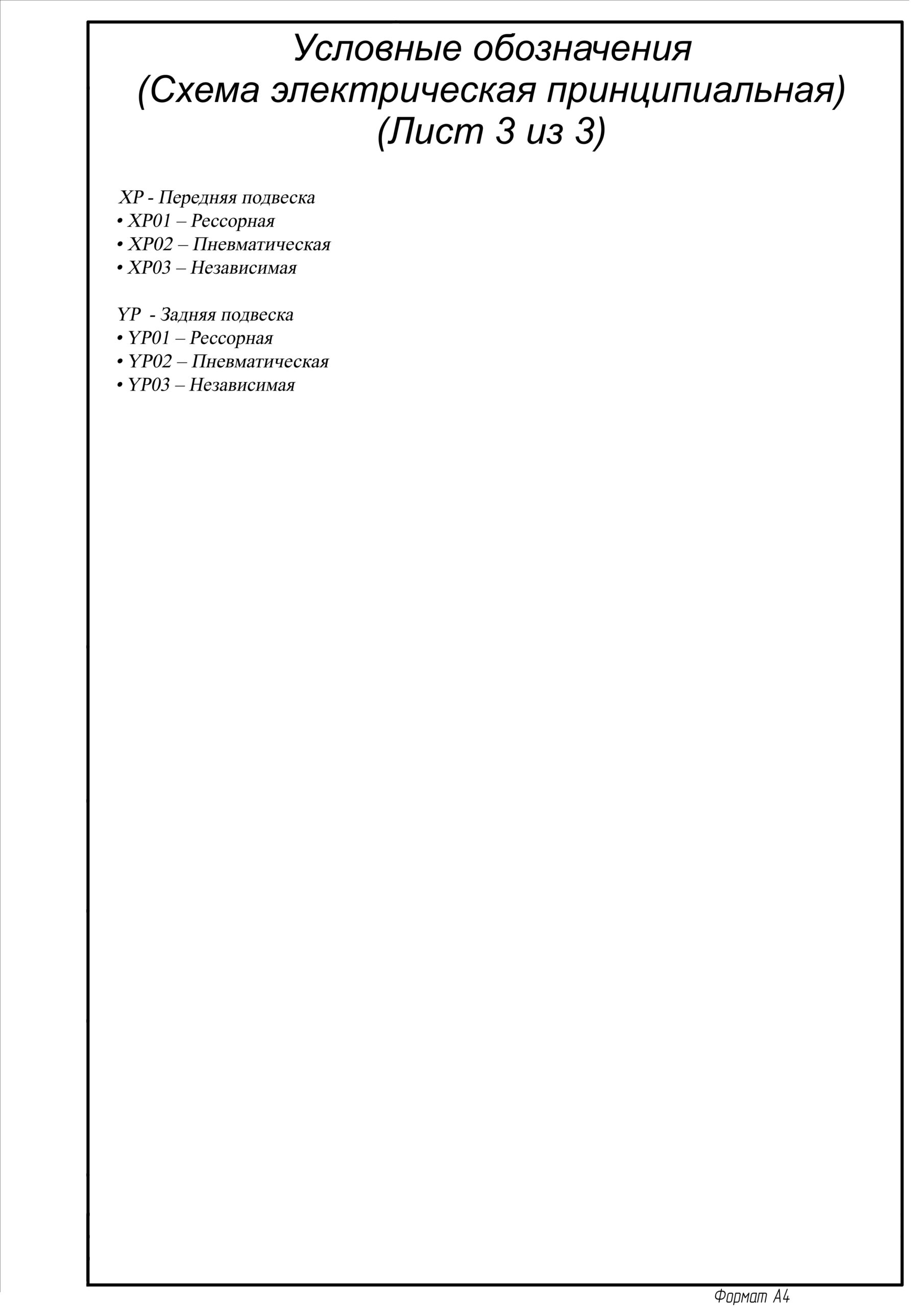

Условные-обозначения-Лист-3__Формат-А4

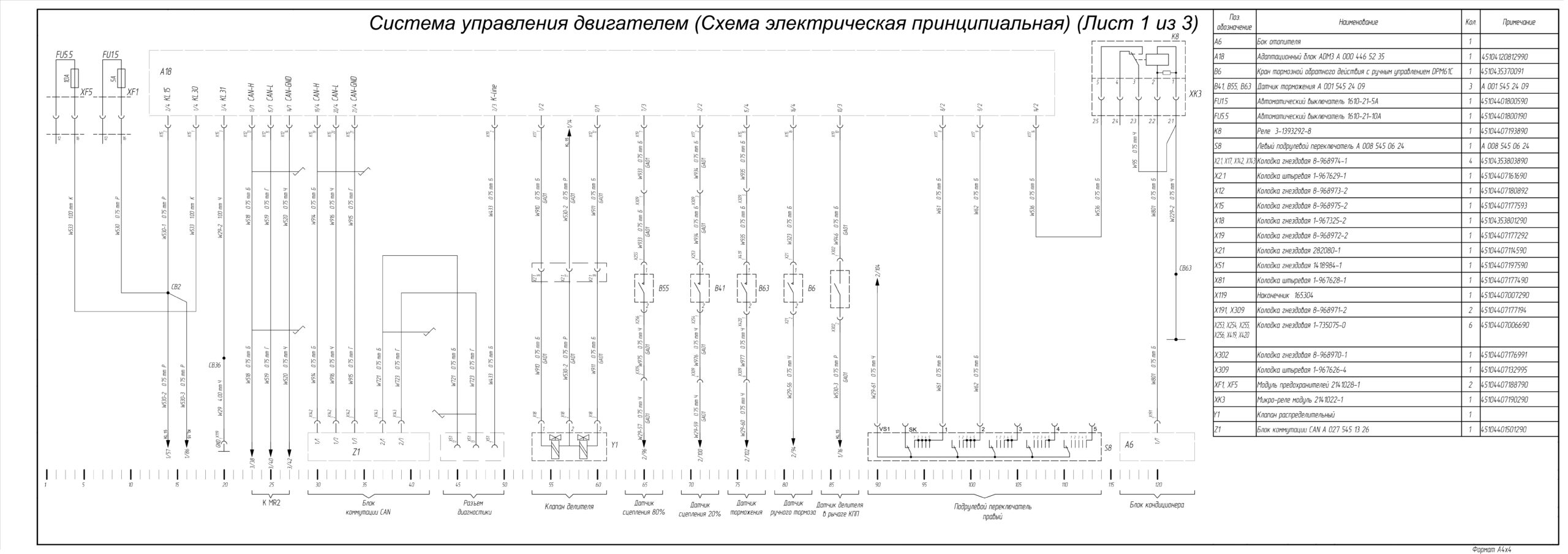

Система-упр.-двигателем-АДМ-3-Лист-1__Формат-А4

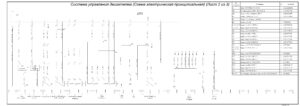

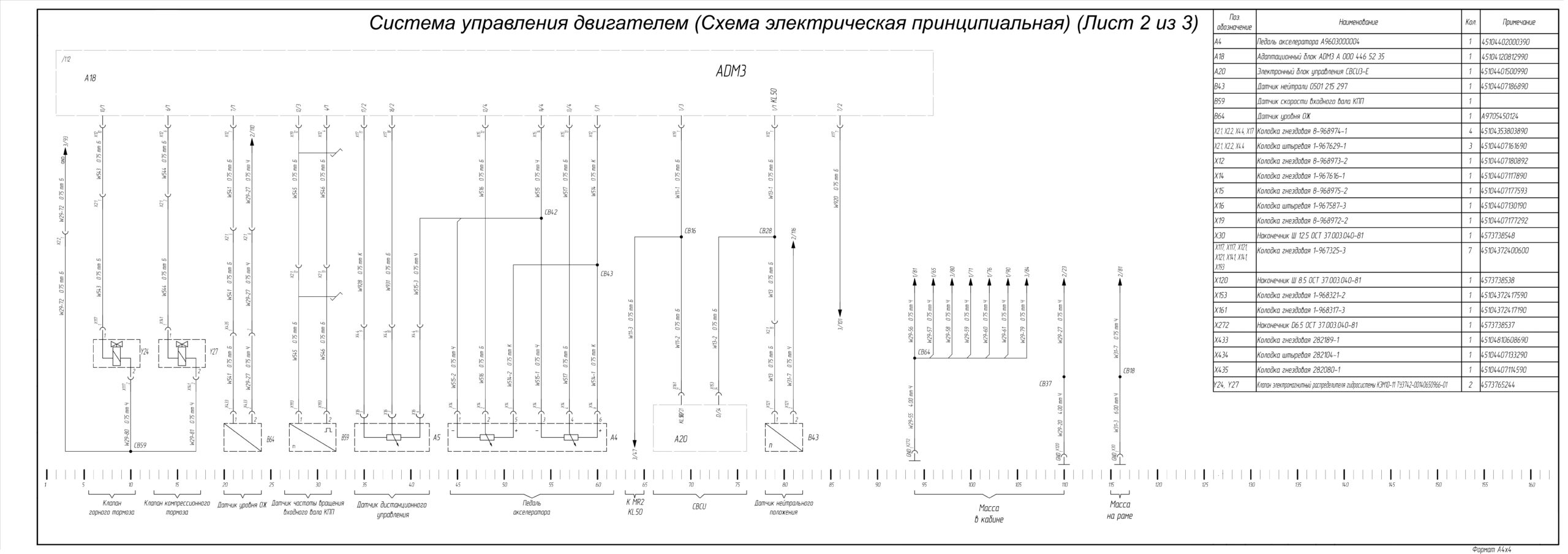

Система-упр.-двигателем-АДМ-3-Лист-2__Формат-А4

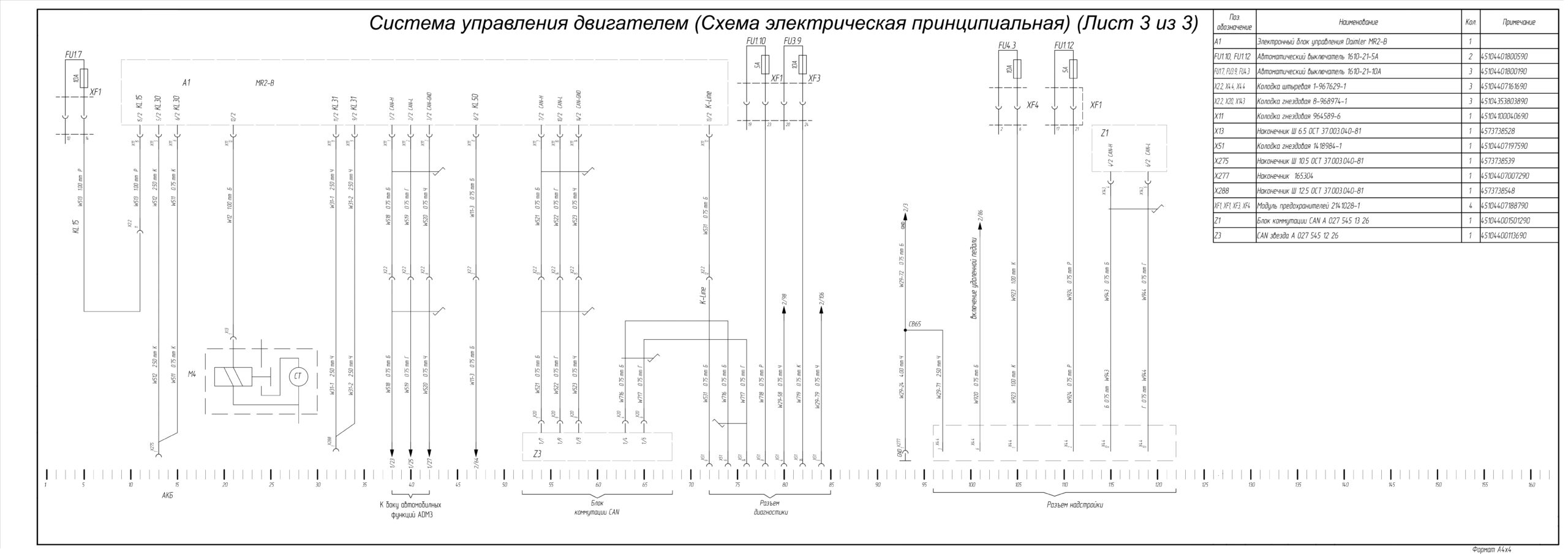

Система-управления-двигателем-Лист-3__Формат-А4

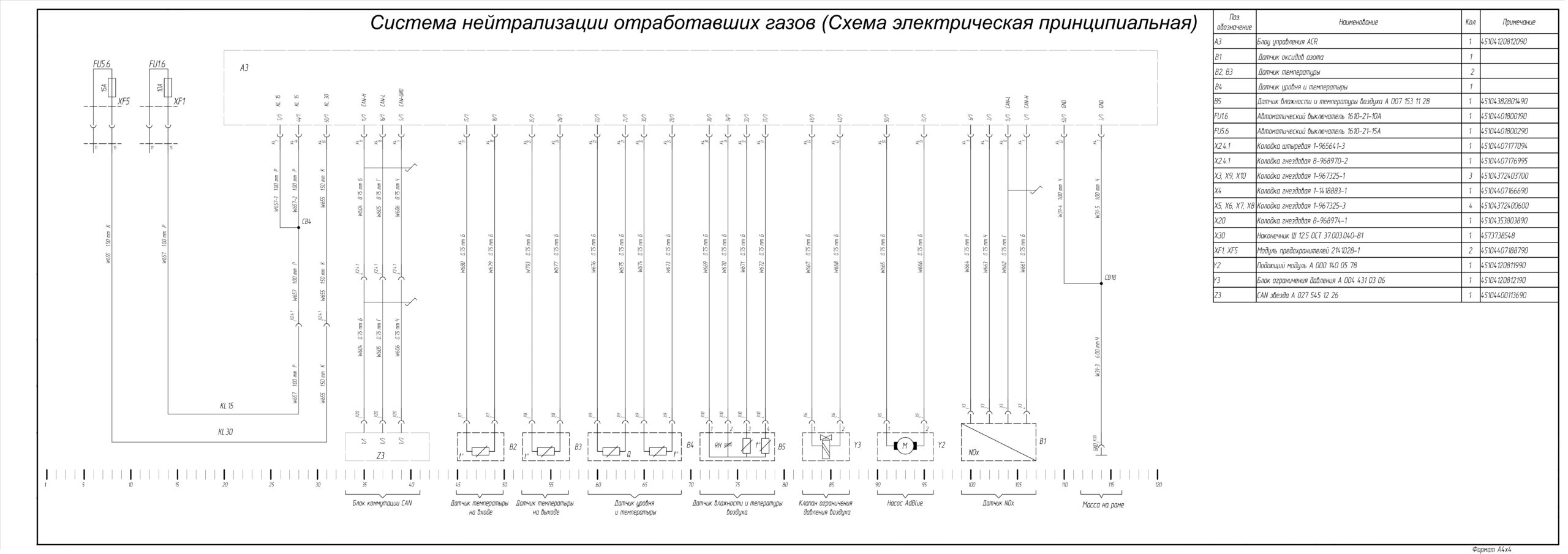

Система-нейтрализации-отработавших-газов__Формат-А4

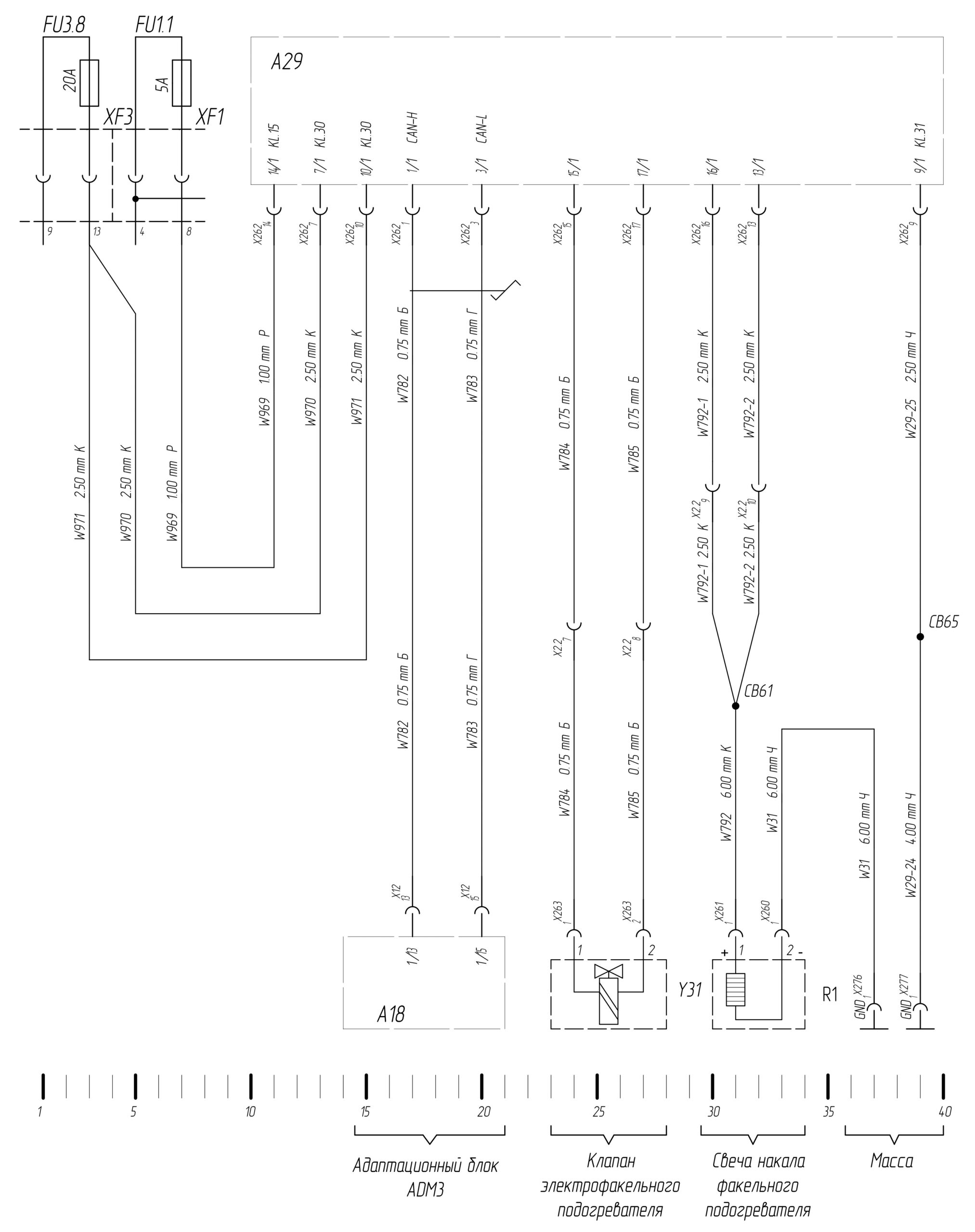

Электрофакельный-подогреватель__Формат-А3

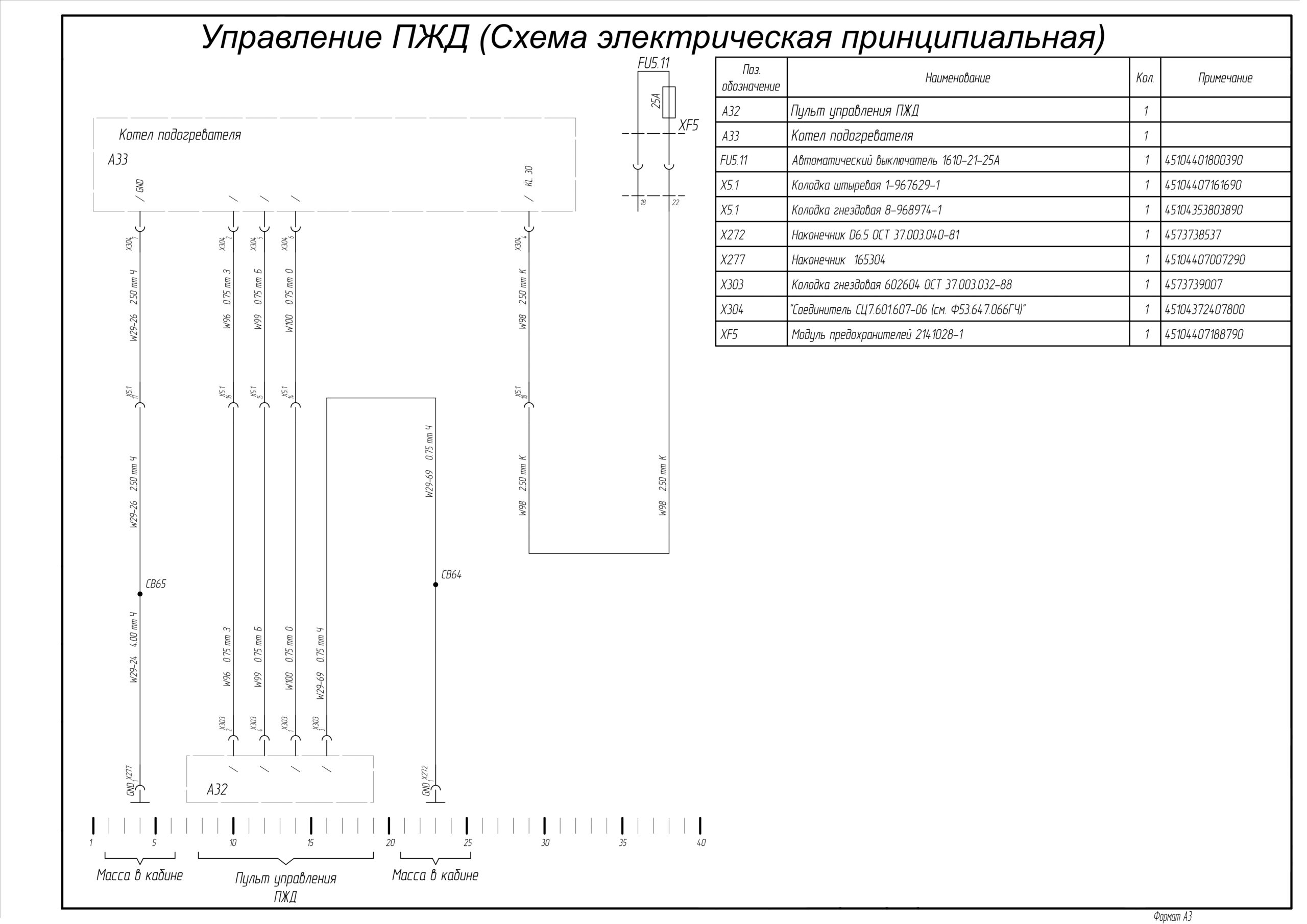

Управление-ПЖД__Формат-А3

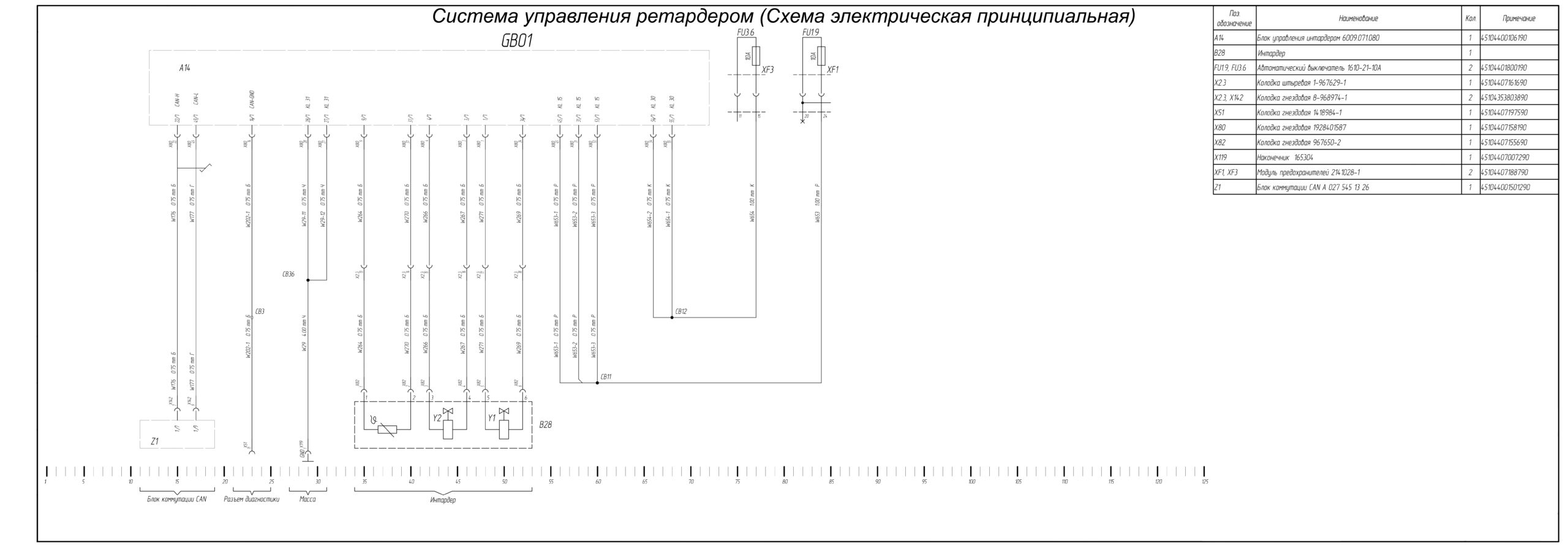

Система-управления-ретардером__Формат-А4

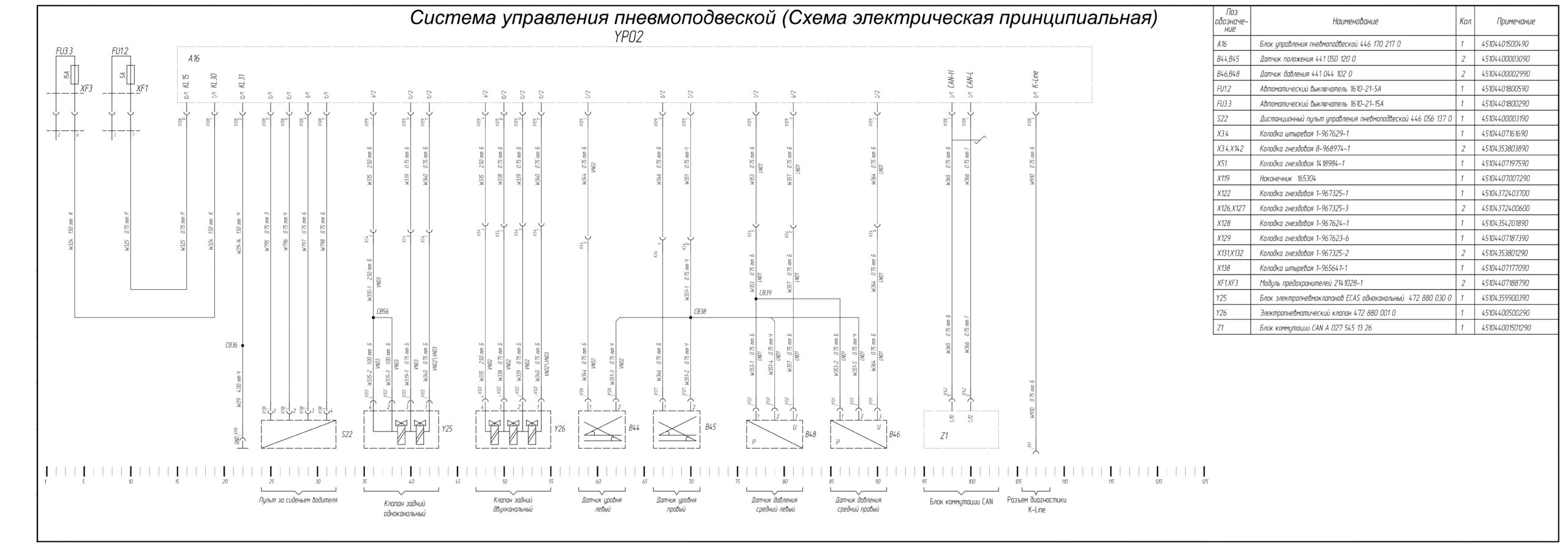

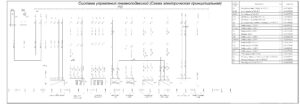

Система-управления-пневмоподвеской__Формат-А4

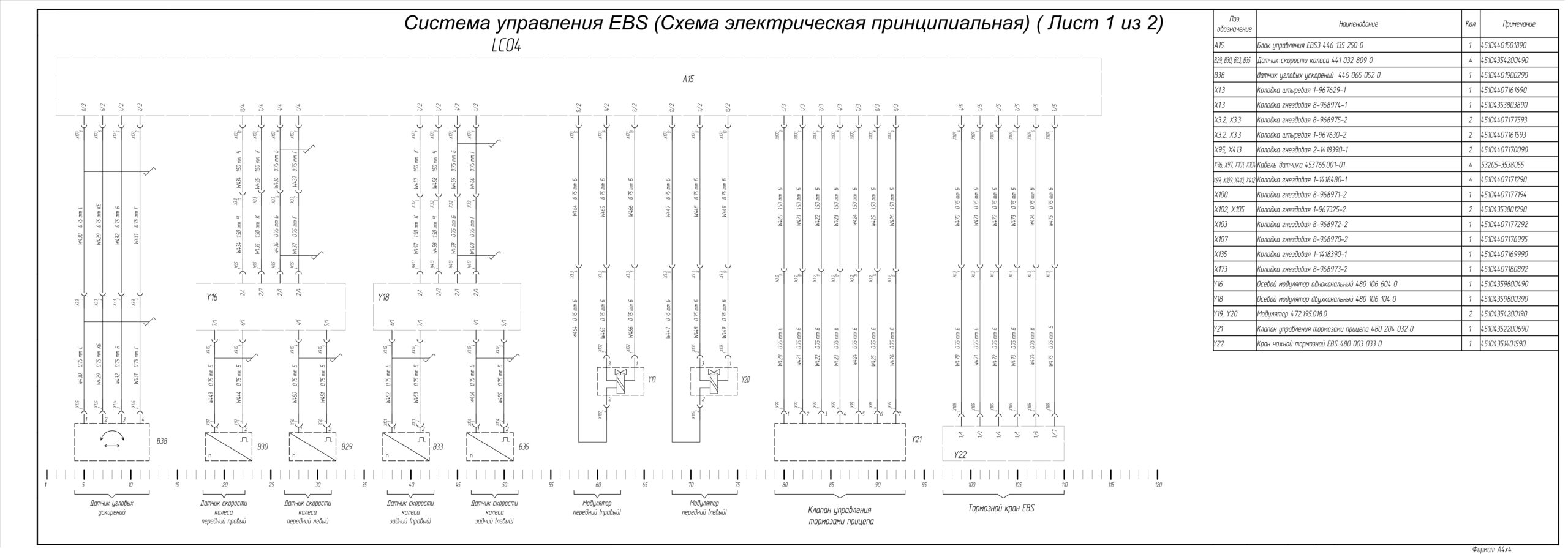

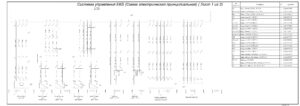

Система-управления-EBS-Лист-1__Формат-А4
Система-управления-пневмоподвеской__Формат-А4
Система-управления-EBS-Лист-1__Формат-А4
Система-управления-пневмоподвеской__Формат-А4
Система-управления-EBS-Лист-1__Формат-А4

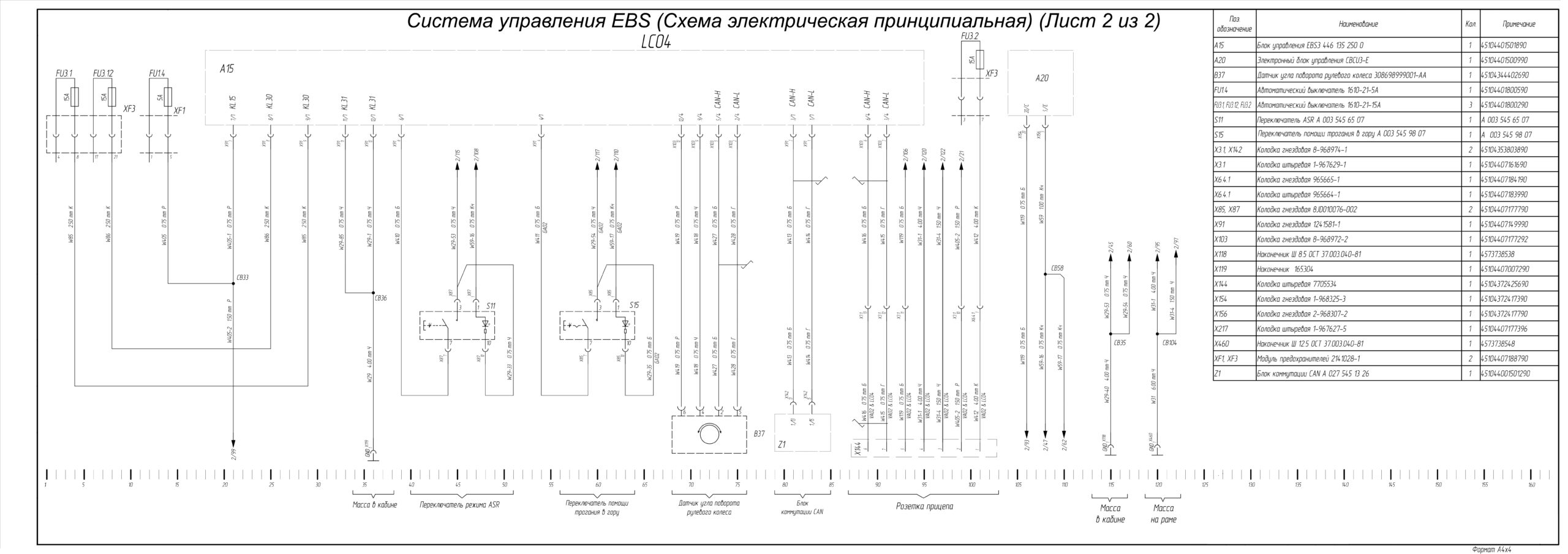

Система-управления-EBS-Лист-2__Формат-А4
Управление-осушителем__Формат-А3
Схема-подключения-предохранителей-и-реле-Лист-1
Схема-подключения-предохранителей-и-реле-Лист-2

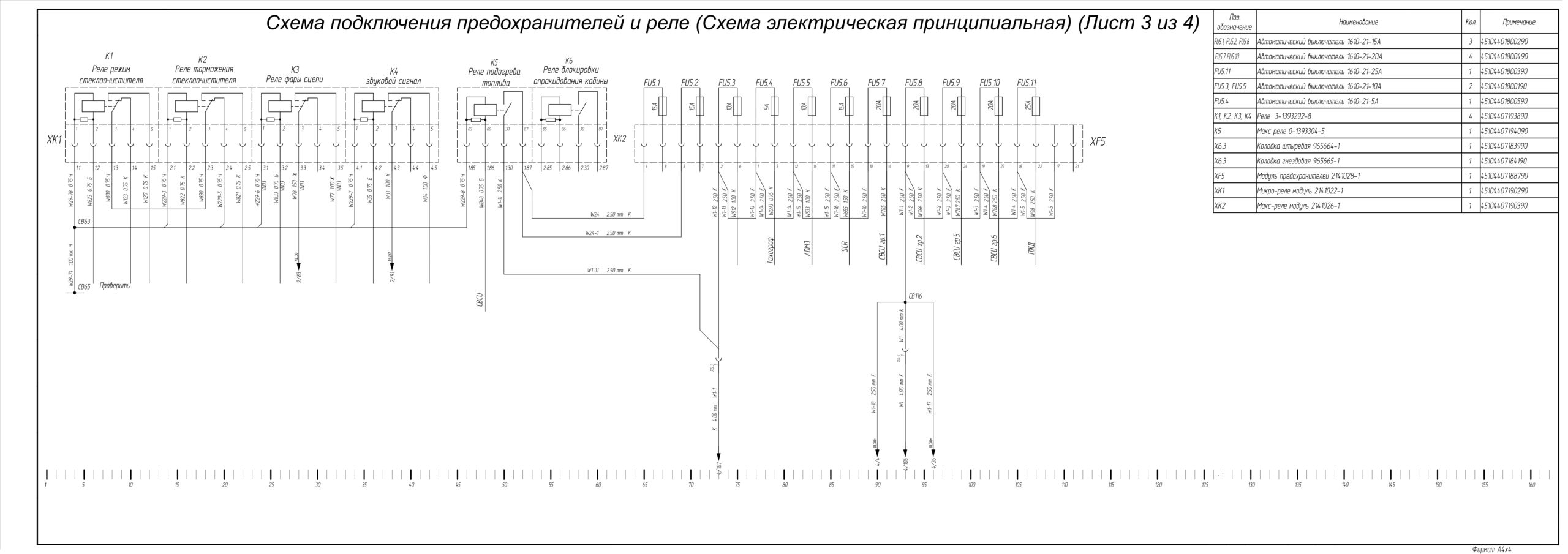

Схема-подключения-предохранителей-и-реле-Лист-3

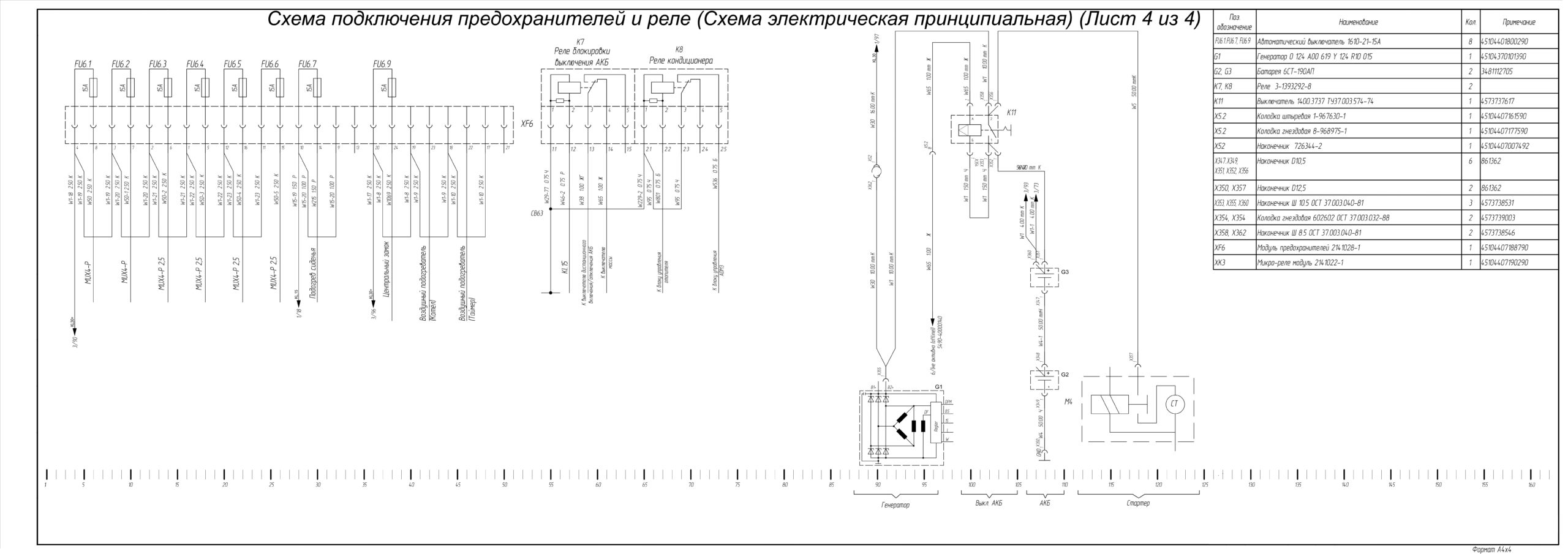

Схема-подключения-предохранителей-и-реле-Лист-4
Система-управления-тахографом__Формат-А4
Устройства-комфорта-в-кабине-Лист-1__Формат-А4
Устройства-комфорта-в-кабине-Лист-2__Формат-А4
Устройства-комфорта-в-кабине-Лист-3__Формат-А4

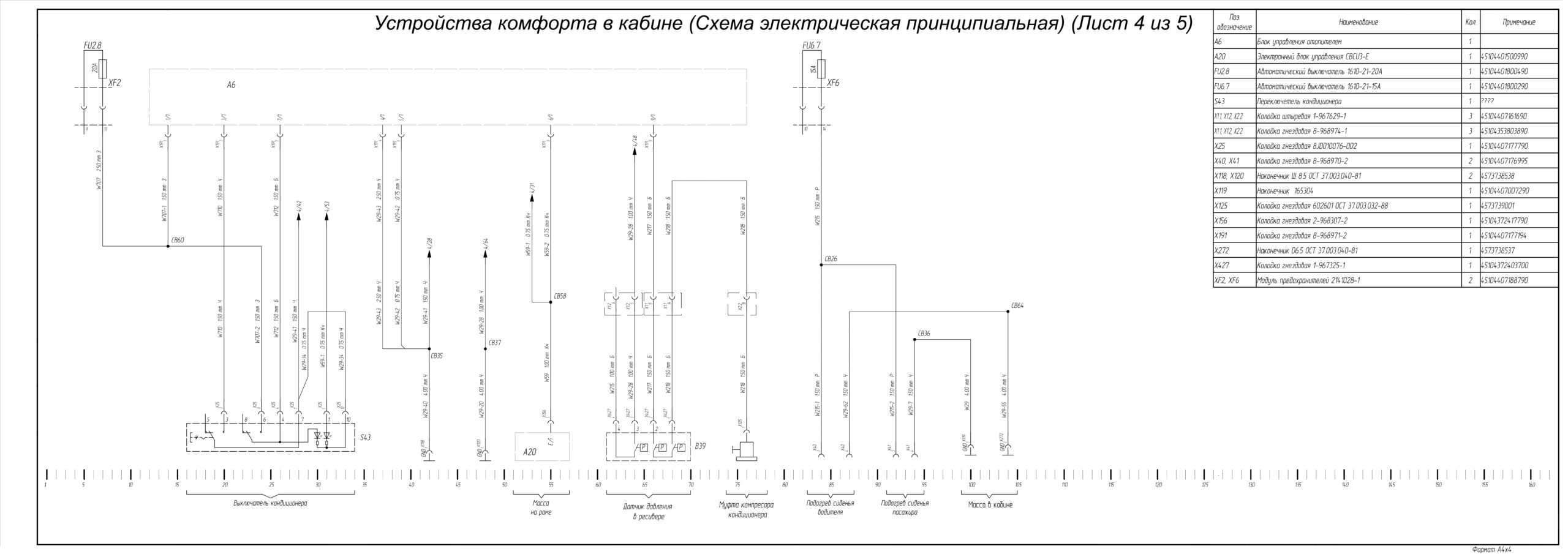

Устройства-комфорта-в-кабине-Лист-4__Формат-А4х4
Устройства-комфорта-в-кабине-Лист-5

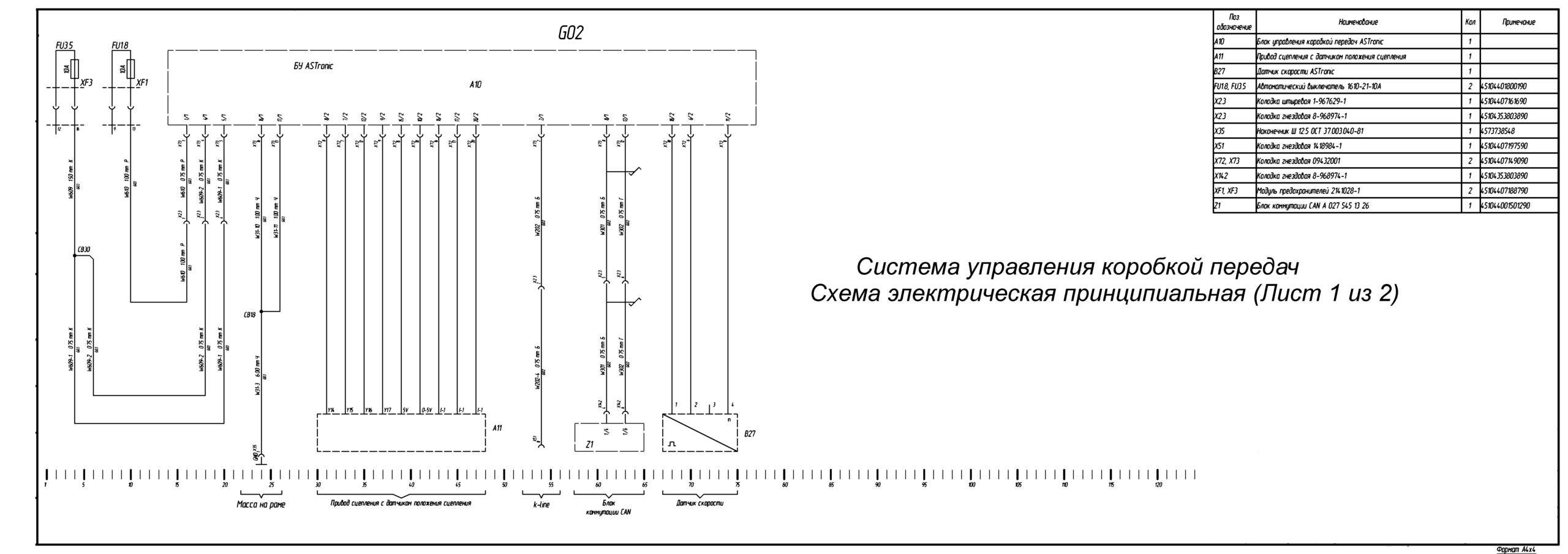

AS-Tronic_Страница_1

AS-Tronic_Страница_2
