Неправильно работают стеклоподъёмники на SITRAK C7H

Неисправность: стеклоподъёмник пассажирской двери работает только когда она открыта.

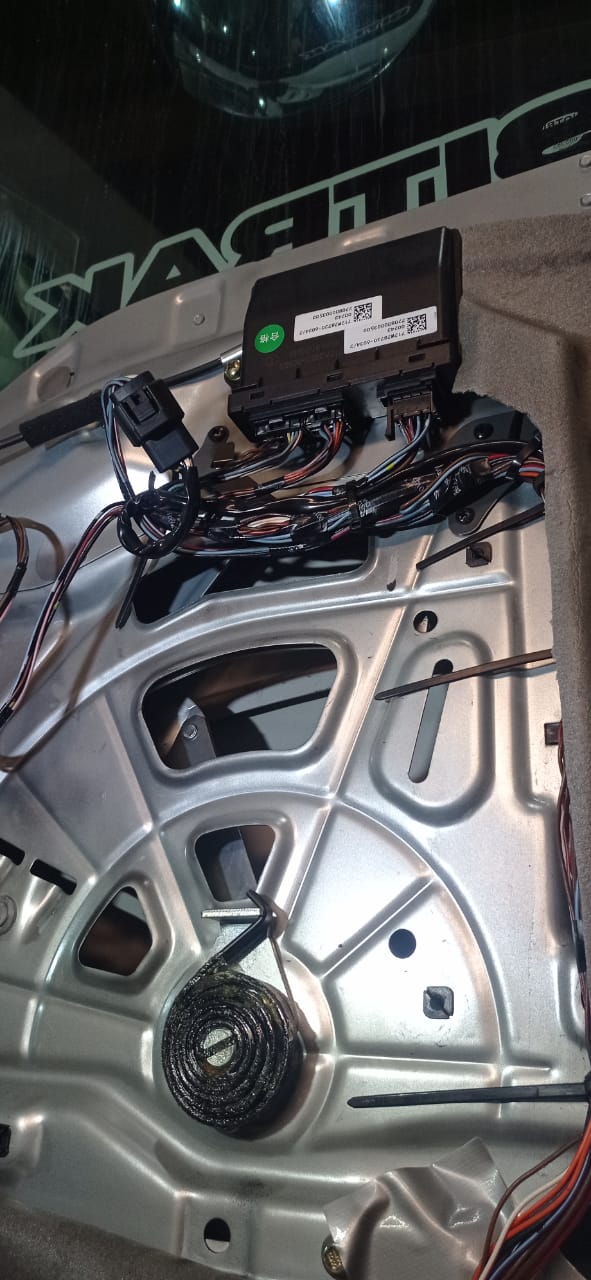

Описание: В электросхеме SITRAK C7H центральным замком и стеклоподъёмниками управляет электронный блок, который находится за обшивкой двери пассажира. Кроме того, в замке двери имеются два конецеых выключателя, которые сигнализируют блоку о состоянии положения замка (открыт/закрыт)

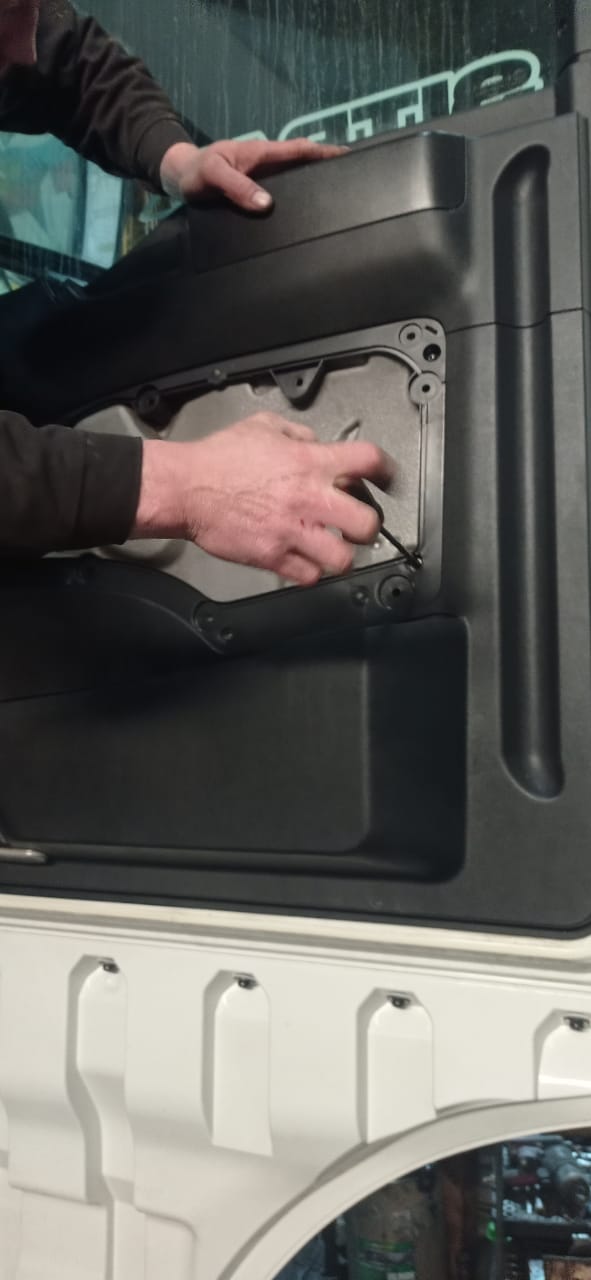

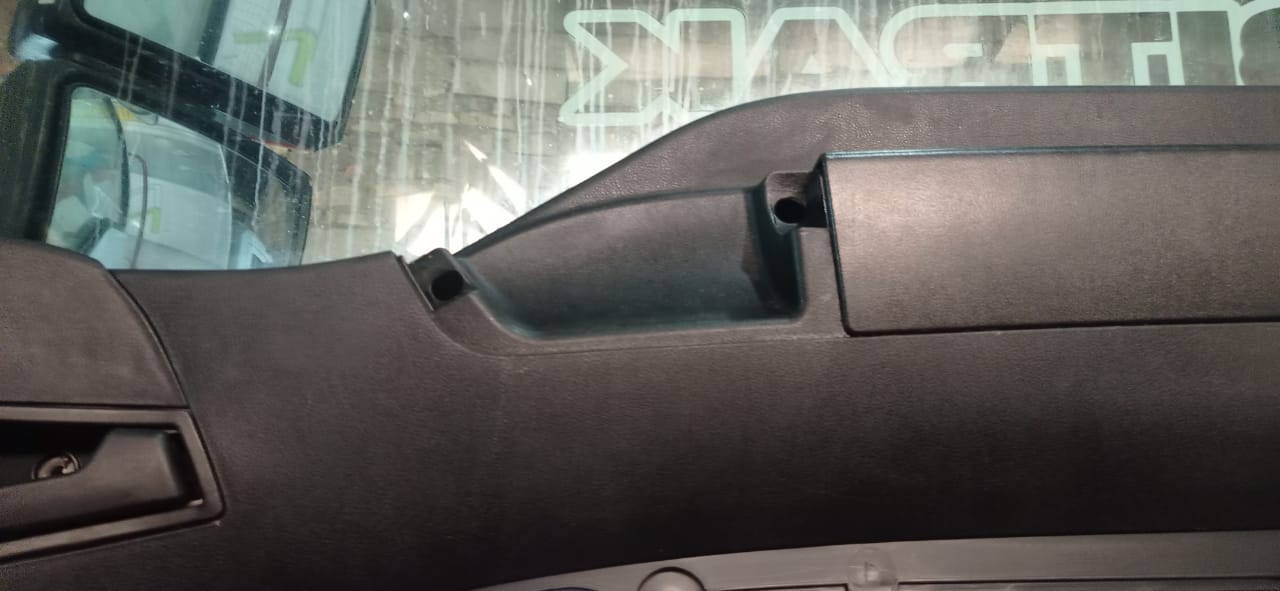

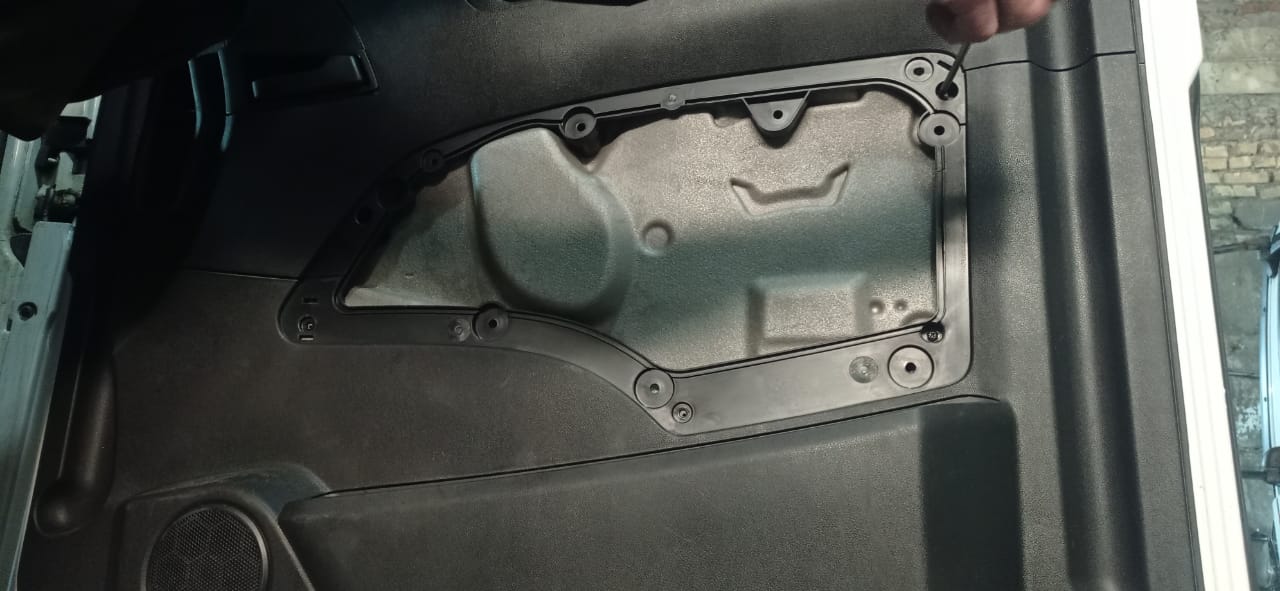

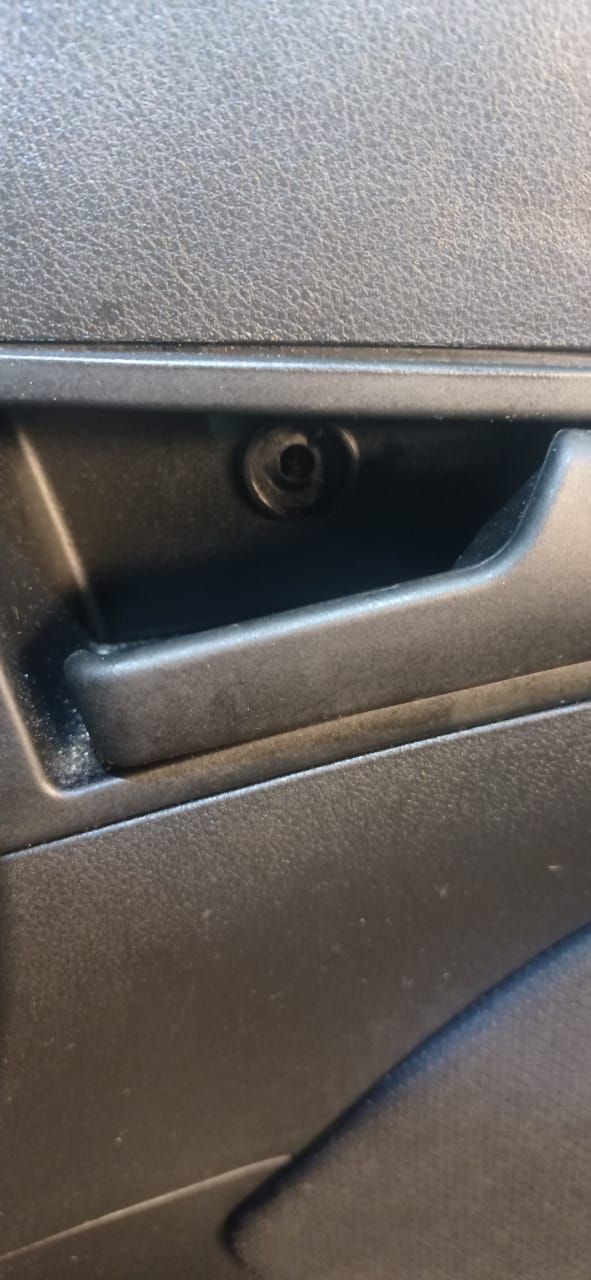

Действия: снимаем обшивку двери

затем нужно изучить схему №14 электрооборудования пассажирской двери на этой странице и приступаем к проверке концевых выключателей замка пассажирской двери

Вот интересующий нас фрагмент схемы

На схеме механизм замка обозначен как М312. Питание должно приходить из блока предохранителей, с предохранителя F24 на контакт (3) разьем Х305 (находится также за обшивкой в непосредственной близости от замка). Если питание есть, проверяем срабатывание концевых выключателей на контактах 5 и 3; 2 и 3, а также контактов 8 и 4 для концевого выключателя S168 закрывая крючок замка отвёрткой механическим способом. Если контакты не работают перемещении «собачки» замка, то замок под замену. Если все контакты исправны, то вероятнее всего причина в этом блоке.
