ДОЗИРУЮЩЕЕ УСТРОЙСТВО С ЭЛЕКТРОМАГНИТНЫМ КЛАПАНОМ

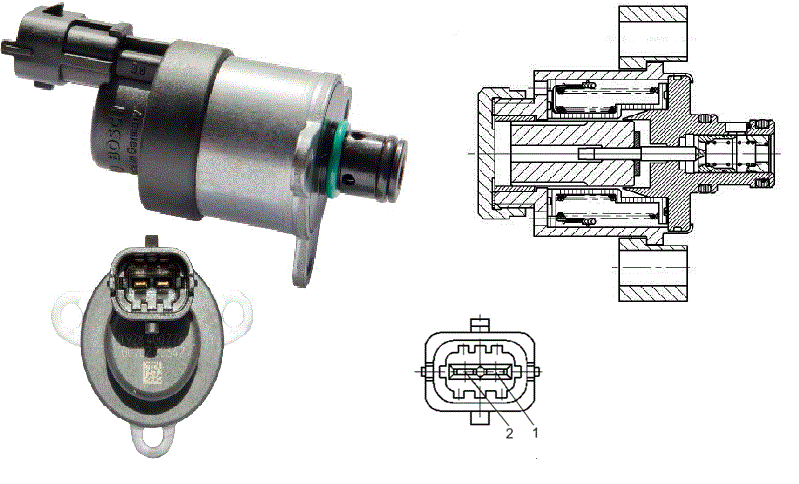

Дозирующее устройство с электромагнитным клапаном (MeUn – Metering Unit – дозатор или MProp — «Magnet Proportional» или solenoid-controlled proportional valve – пропорциональный клапан с электромагнитным управлением или устройство пропорциональной подачи топлива), рисунок 32, установлен на корпусе насоса высокого давления на линии низкого давления и поставляется только с насосом в сборе.
Количество топлива, подаваемого в насос высокого давления, регулируется электро-магнитным клапаном дозирующего устройства. Таким образом, клапан регулирует расход топлива, подаваемого насосом высокого давления в топливную рампу, в соответствии с потребностями системы. Управление электромагнитным клапаном осуществляет ЭБУ посредством сигналов с широтно-импульсной модуляцией (ШИМ), которые изменяют площадь сечения впускного отверстия для топлива, тем самым увеличивая или уменьшая расход топлива на впуске. При отсутствии тока в управляющей обмотке клапан открыт и через него подается максимальное количество топлива. При большом токе клапан закрыт и через него подается малое количество топлива или подача отсутствует.
Такое регулирование подачи топлива не только снижает требования к рабочим характеристикам насоса высокого давления, но также позволяет снизить максимальную температуру топлива, оптимизировать затраты энергии на перекачку и сжатие топлива.
КОНФИГУРАЦИЯ РАЗЪЁМА
Конфигурация разъёма дозирующего устройства приведена на рисунке
• Контакт 1 (провод 3.09) – ЭБУ контакт 3.09 масса датчика;
• Контакт 2 (провод 3.10) – ЭБУ контакт 3.10 выходной сигнал;
ОТКАЗ ДОЗИРУЮЩЕГО УСТРОЙСТВА
При отказе дозирующего устройства ЭБУ сигнализирует об ошибке посредством диагностической лампы. При обрыве электрической цепи или отсутствии сигнала клапан дозирующего устройства будет находиться в открытом состоянии. Нерегулируемый расход топлива, поступающий в топливную рампу, приведет к повышению давления до 200 МПа (2000 кГс/см2) и открытию клапана ограничения давления в рампе (предохранительный клапан). Давление в рампе установится на уровне 88 – 92 МПа (880-920 кГс/см2), а ЭБУ ограничит частоту вращения (максимальная частота холостого хода составит 1790 – 1800 мин-1) и крутящий момент.
При работе двигателя на некачественном топливе (наличие воды или твердых механических частиц из-за нарушения целостности сменного фильтра для топлива) клапан может заклинить в промежуточном или закрытом положении. В первом случае двигатель будет работать в ограничении, во втором случае двигатель не пустится.
