ДАТЧИК ДАВЛЕНИЯ И ТЕМПЕРАТУРЫ МАСЛА
Датчик давления и температуры масла DS-K-TF, служит для измерения и соответствующего контроля абсолютного давления и температуры масла в системе смазки двигателя. Кроме того, показания датчика температуры масла используются в работе устройства облегчения пуска (например, предпусковой подогреватель воздуха на входе в двигатель). Датчик расположен в масляном канале корпуса шестерен с правой стороны, если смотреть со стороны маховика.

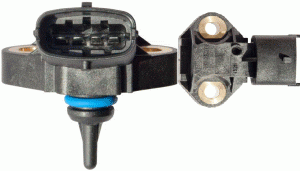

Датчик давления и температуры масла (внешний вид и нумерация контактов)
КОНФИГУРАЦИЯ РАЗЪЁМА
Конфигурация разъёма датчика давления и температуры масла приведена на рисунке 23.
• Контакт 1 (провод 2.24) – ЭБУ контакт 2.24 масса датчика;
• Контакт 2 (провод 2.28) – ЭБУ контакт 2.28 выходной сигнал температуры;
• Контакт 3 (провод 2.32) – ЭБУ контакт 2.32 питание датчика (+5 В);
• Контакт 4 (провод 2.27) – ЭБУ контакт 2.27 выходной сигнал давления

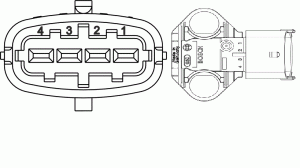

Рисунок 23 – Конфигурация разъёма
1.4.6.3 ОТКАЗ ДАТЧИКА ДАВЛЕНИЯ И ТЕМПЕРАТУРЫ МАСЛА
При отказе датчика давления и температуры масла ЭБУ сигнализирует об ошибке посредством диагностической лампы. При отказе датчика давления ЭБУ устанавливает давление масла равное 6 кПа, а при отказе датчика температуры — температуру масла равную температуре ОЖ. Отказ датчика давления или температуры масла в двигателе не ведет к аварийному останову и не ограничивает мощность и частоту вращения двигателя. ЭБУ выдает команду на снижение мощности двигателя в случае перегрева двигателя по температуре масла. Порог температуры до 120°С. Чем выше температура масла, тем больше ограничивается мощность двигателя.
ПРЕДУПРЕЖДЕНИЕ О НИЗКОМ ДАВЛЕНИИ МАСЛА
Значение давления, при котором выдается данное предупреждение, зависит от частоты вращения коленчатого вала. В случае если двигатель работает при значениях давления масла ниже допустимых, мощность двигателя ограничивается.
